מכונת מכבש גרוטאות הידראולית באיכות מעולה

תיאור מוצר

מכבש מתכת הידראולי תכנון מערכת הידראולית של מכבש

ציוד אידיאלי למפעלי התכה. אם הוא מצויד בכלי עזר כגון תבנית להב, ניתן להשתמש בו גם לתיקון, התאמה בלחיצה, גיבוש, מתיחה ועיבוד לחץ למטרות כלליות כאשר דרישות הגזירה והדיוק אינן גבוהות במיוחד. הוא מאמץ המרת עבודה רציפה יחידה, מידה טובה של אוטומציה, תפעול נוח ויעילות ייצור גבוהה. מכבש גרוטאות המתכת מורכב בעיקר ממערכת מכנית (חלק מארח), מערכת חשמלית ומערכת הידראולית.

מכבש מתכת הידראולי גליל השמן הלחיצה מקובע על הקורה העליונה, ומוט הבוכנה של גליל השמן הלוחץ מחובר עם התבנית העליונה על ידי החוט הפנימי, והתבנית העליונה היא תנועה ליניארית הדדית המונעת על ידי גליל השמן הראשי. גליל הזנת הלחץ הוא צילינדר מסוג משולב, המורכב מצילינדר חד פעמי מסוג בוכנה, צילינדר ראשי וצילינדר הזנה מהירה. הבסיס משמש גם כפלטפורמת עבודה, המצוידת בתבנית תחתונה ומנגנון דחיפה. גליל הדחיפה הוא גליל שמן בעל תקע אחורי כפול פעולה, אשר מקובע בצד שמאל של המסגרת עם מבנה האוגן הקדמי. הקצה הקדמי מחובר לגוף התבנית ההזזה. בחריץ הפריקה של התבנית, הוא יכול להחליק בחריץ, ויכול לשמש כלוח גיבוי בעת לחיצת חומרים. בעת הפריקה, דחוף את החומר החוצה מהחריץ.

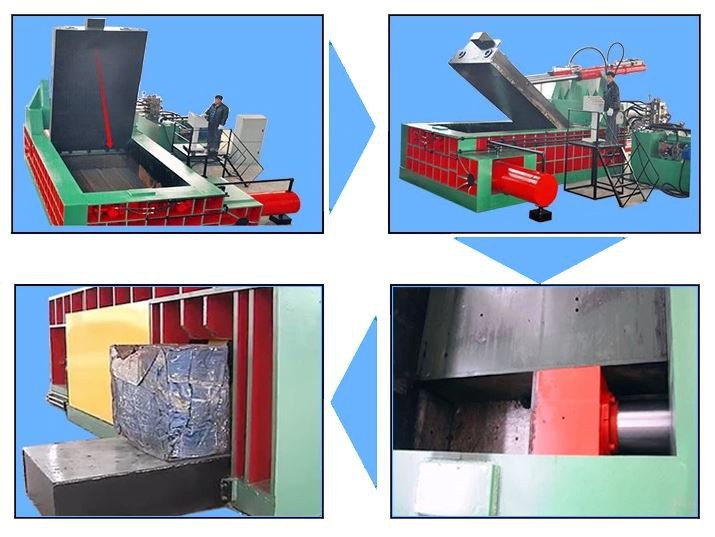

מכבש מתכת הידראולי עיקרון העבודה הבסיסי שלו הוא: הוסף שאריות מתכת מההופר לתבנית התחתונה, לחץ על כפתור התבנית העליון למטה, התבנית העליונה יורדת כדי לדחוס את שאריות המתכת והמתכת כדי להגיע ללחץ המוגדר של המערכת (מוגדר על ידי ממסר הזמן), ואז לפרוק, דחוף את גליל ההזנה בחזרה למקומו. התבנית העליונה זזה כלפי מטה כדי ללחוץ את שבבי המתכת הדחוסים לתוך מצנח הפריקה, והגליל הדוחף זז קדימה כדי לדחוף את שבבי המתכת החוצה מהמצנח כדי להשלים מחזור עבודה.

מערכת הידראולית זו מורכבת ממיכל שמן, תחנת משאבה, תחנת שסתום וכן הלאה. המערכת מחלקת את מעגל שמן המזוט ואת מעגל שמן הלחץ החלקי.

מכבש מתכת הידראולי על מנת להשלים את תהליך הלחיצה הכללי, הצילינדר הראשי (גליל שמן לחיצה) נדרש להניע את התבנית העליונה כדי לממש את מחזור העבודה של תנועה מהירה כלפי מטה, לחיצה איטית, שימור לחץ ועצירת החזרה מושהית. גוף התבנית ההזזה של התבנית התחתון נדרש להיות מונע על ידי גליל השמן הדוחף כדי להתקדם. הפעל מחזור עבודה של חזרה-עצירה.

יש לשנות ולהתאים את הלחץ במערכת ההידראולית לעיתים קרובות ויכול ליצור כוח לחיצה גדול (טון) כדי לעמוד בדרישות העבודה.

מכבש מתכת הידראולי קצב הזרימה גדול, ההספק גדול ומהירות המהלך הריק ומהלך הלחץ שונה מאוד, ולכן ניצול החשמל נדרש להיות סביר, ויציבות העבודה ובטיחות ואמינות גבוהים.

פרמטר טכני של מכבש מתכת אופקית משולבת

מבוא למבנה

תהליך תפעול

פריטים נוספים של מכבש המתכת האופקי המשולב שלנו
